🔷 Descripción

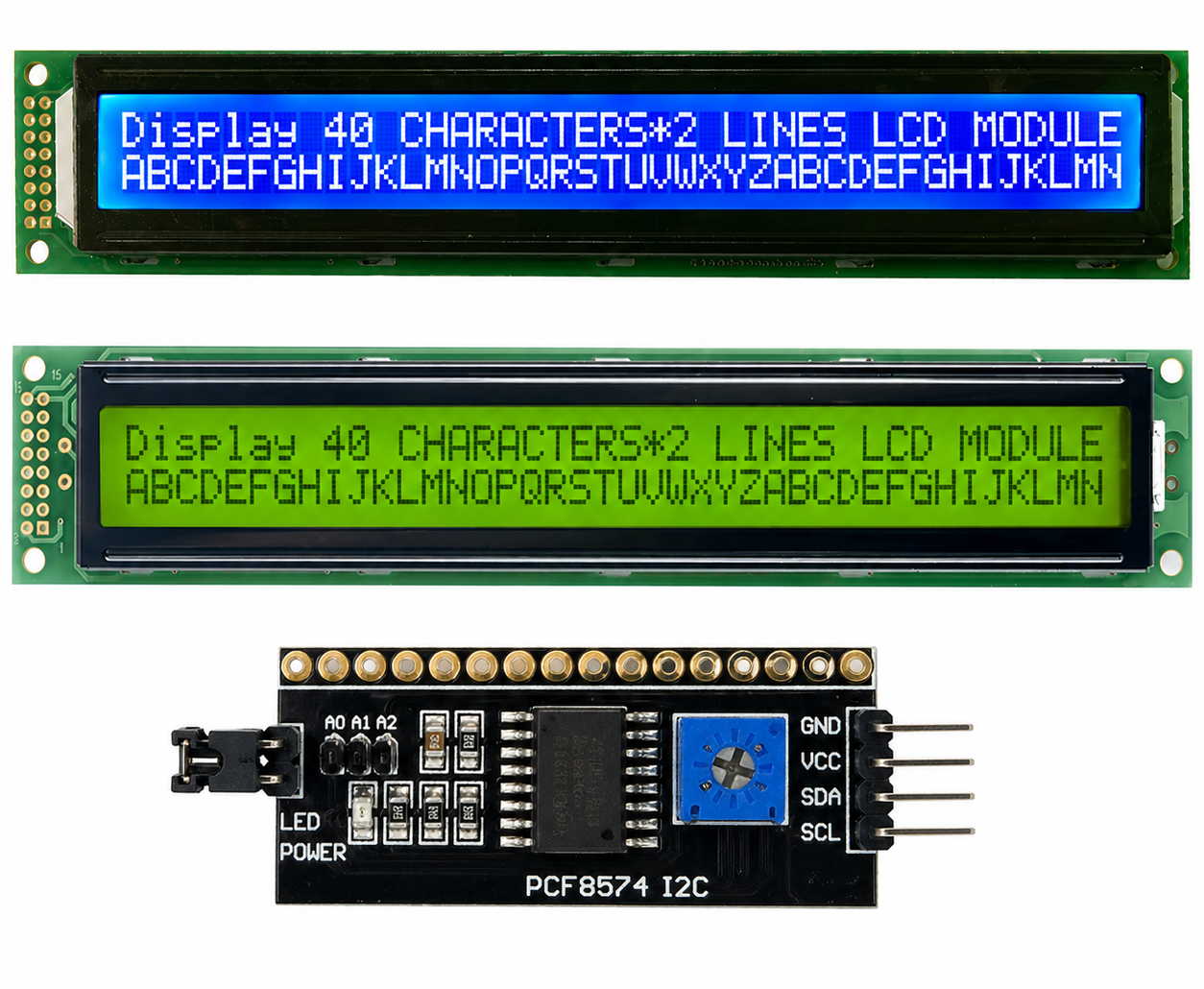

El Adaptador I2C PCF8574 es un módulo expansor de entradas/salidas diseñado para controlar pantallas LCD compatibles con HD44780 LCD Controller mediante comunicación I2C, reduciendo significativamente la cantidad de pines necesarios en microcontroladores y sistemas embebidos.

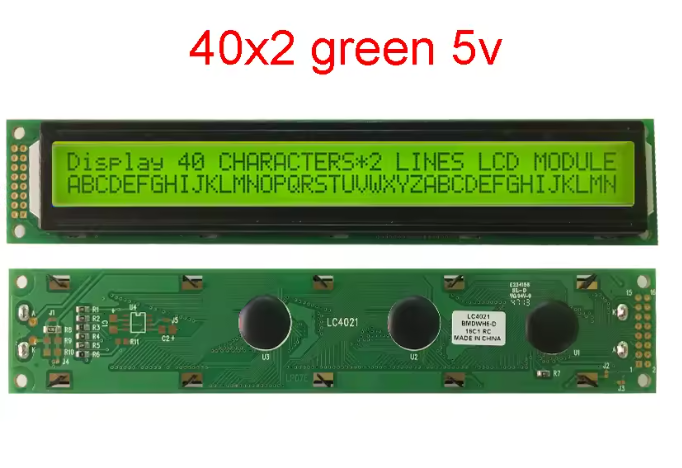

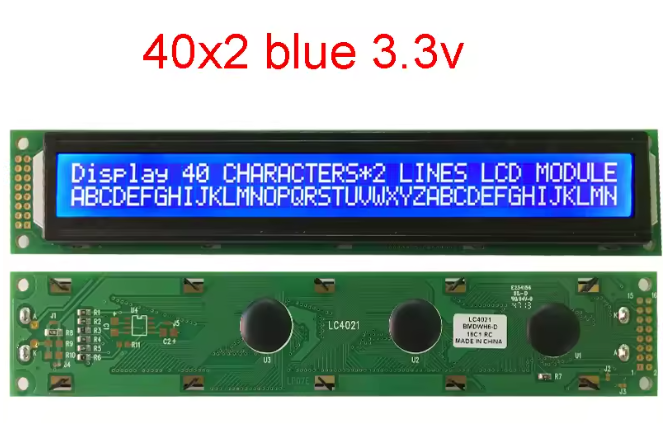

A diferencia de una conexión LCD tradicional que requiere múltiples pines de datos y control, este adaptador permite manejar pantallas como 16×2 LCD Display Module o 20×4 LCD Display Module utilizando únicamente dos líneas de comunicación: SDA y SCL.
El dispositivo integra el circuito PCF8574 I2C I/O Expander, además de un potenciómetro para ajuste de contraste y pines de conexión simplificados.
Puede integrarse fácilmente con plataformas como Arduino, STMicroelectronics (STM32), ESP32, Raspberry Pi y sistemas basados en FPGA.
🔷 Características técnicas
- Chip expansor PCF8574
- Comunicación I2C (SDA / SCL)
- Compatible con pantallas LCD 16×2 y 20×4
- Compatible con controlador HD44780
- Potenciómetro de ajuste de contraste
- Voltaje de operación: 5V
- Bajo consumo energético
- Fácil integración
🔷 Aplicaciones
- Pantallas LCD con I2C
- Sistemas embebidos
- Automatización
- Instrumentación electrónica
- Sistemas IoT
- Proyectos educativos
- Reducción de uso de pines
🔷 Ventajas
- Reduce drásticamente el uso de pines
- Fácil conexión
- Bajo costo
- Compatible con múltiples plataformas
- Simplifica el cableado
- Ideal para proyectos compactos
🔷 Consideraciones
- Requiere configuración de dirección I2C
- Verificar compatibilidad con la librería utilizada
- Algunos modelos pueden variar en el pinout
Este módulo es ideal para simplificar la conexión de pantallas LCD en proyectos electrónicos y sistemas embebidos.
