🔷 Descripción

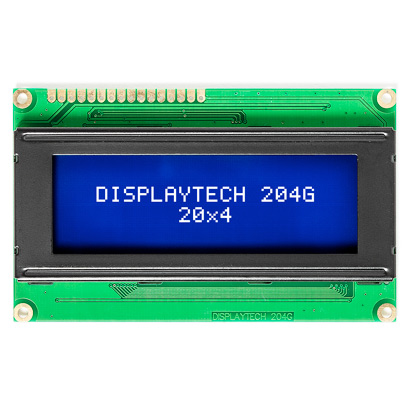

La Pantalla LCD 20×4 con adaptador I2C PCF8574 es un módulo de visualización alfanumérica diseñado para mostrar texto, números y múltiples variables en proyectos electrónicos y sistemas embebidos. Cuenta con una capacidad de 20 columnas por 4 filas, permitiendo visualizar mayor cantidad de información en comparación con pantallas LCD más pequeñas.

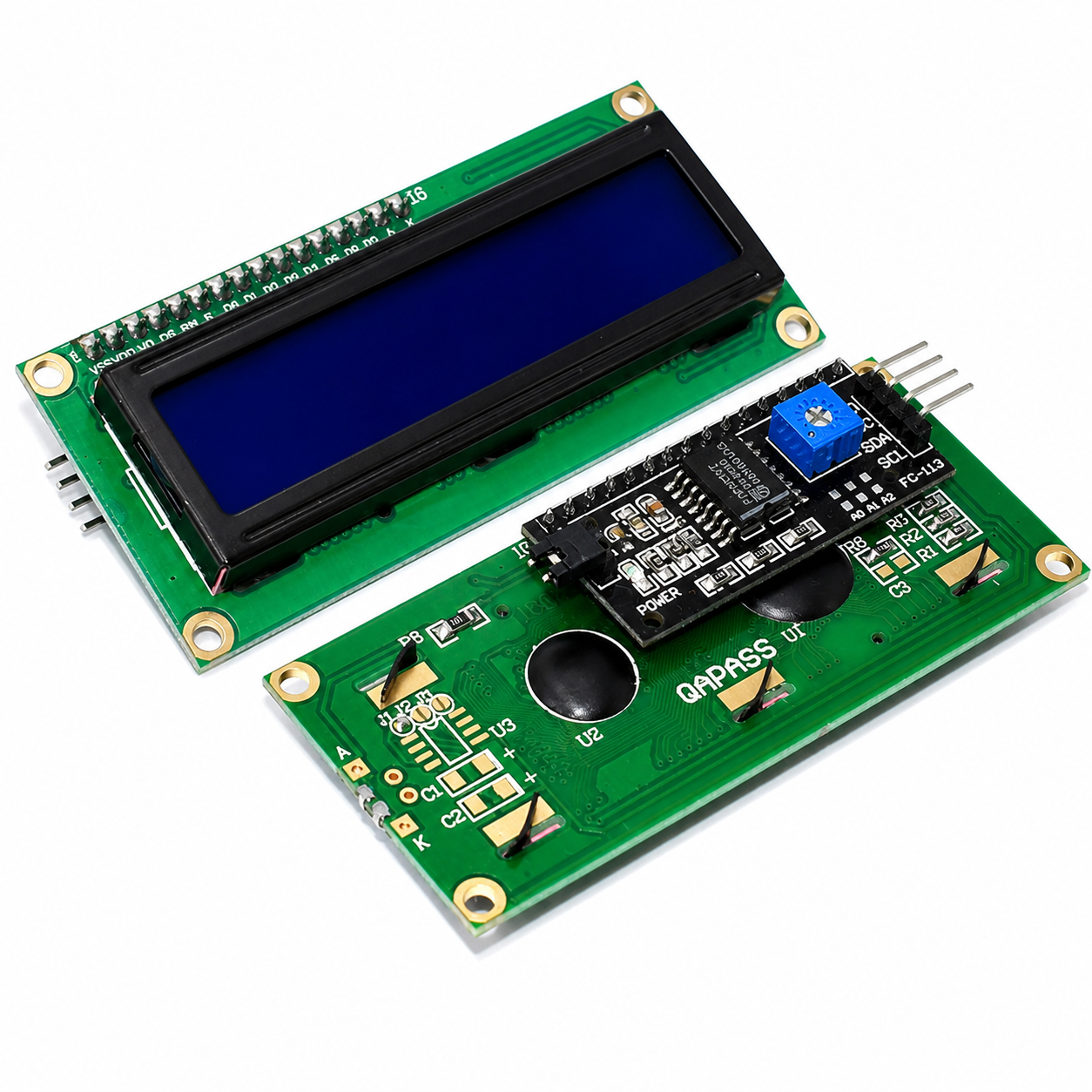

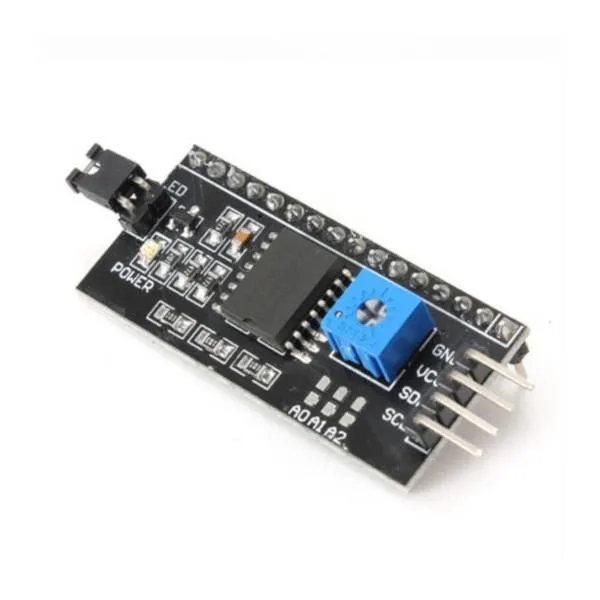

A diferencia de una pantalla LCD convencional, este módulo incorpora un adaptador basado en PCF8574 I2C I/O Expander que permite controlar la pantalla utilizando únicamente dos líneas de comunicación (SDA y SCL), reduciendo significativamente el uso de pines del microcontrolador o FPGA.
Gracias a su interfaz I2C, puede conectarse fácilmente con plataformas como Arduino, STMicroelectronics (STM32), ESP32, Raspberry Pi y sistemas basados en FPGA.
Este módulo es ampliamente utilizado en paneles de monitoreo, automatización, instrumentación electrónica y proyectos educativos donde se requiere visualizar múltiples datos de forma sencilla.
🔷 Características técnicas
- Pantalla de 20 columnas x 4 filas
- Adaptador I2C basado en PCF8574
- Comunicación mediante SDA y SCL
- Compatible con controlador HD44780
- Retroiluminación integrada
- Voltaje de operación: 5V
- Bajo consumo energético
- Fácil integración con sistemas embebidos
🔷 Aplicaciones
- Visualización de múltiples variables
- Paneles de monitoreo
- Instrumentación electrónica
- Automatización
- Sistemas IoT
- Sistemas embebidos
- Proyectos educativos
🔷 Ventajas
- Reduce el uso de pines
- Fácil conexión mediante I2C
- Mayor capacidad de visualización
- Compatible con múltiples plataformas
- Bajo costo
- Ideal para proyectos compactos
🔷 Consideraciones
- Requiere configuración de dirección I2C
- La velocidad depende del bus I2C utilizado
- Verificar compatibilidad de librerías según plataforma
Este módulo es ideal para proyectos que requieren mostrar múltiples datos utilizando una interfaz simple y eficiente.
