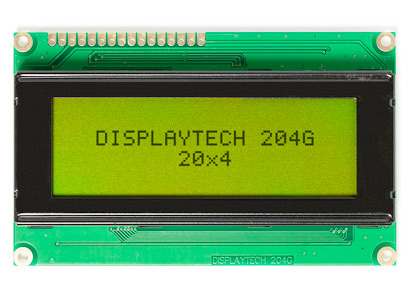

Pantalla LCD 20*4

Descripción completa

🔷 Descripción

La Pantalla LCD 20x4 es un módulo de visualización alfanumérica diseñado para mostrar texto, números y caracteres en proyectos electrónicos y sistemas embebidos. Cuenta con una capacidad de 20 columnas por 4 filas, permitiendo visualizar mayor cantidad de información en comparación con pantallas LCD más pequeñas.

El dispositivo generalmente incorpora un controlador compatible con HD44780 LCD Controller, ampliamente utilizado en sistemas de instrumentación y automatización por su facilidad de programación y amplia compatibilidad.

Gracias a su interfaz paralela de 4 u 8 bits (y en algunos modelos mediante adaptador I2C), puede conectarse fácilmente con plataformas como Arduino, STMicroelectronics (STM32), ESP32, Raspberry Pi y sistemas basados en FPGA.

Este módulo es ampliamente utilizado en sistemas de monitoreo, paneles de control, instrumentación electrónica y proyectos educativos donde se requiere mostrar múltiples variables simultáneamente.

🔷 Características técnicas

• Pantalla de 20 columnas x 4 filas
• Compatible con controlador HD44780
• Interfaz paralela de 4 bits u 8 bits
• Compatible con adaptadores I2C (según modelo)
• Retroiluminación integrada
• Voltaje de operación: 5V
• Bajo consumo energético
• Soporte para caracteres personalizados

🔷 Aplicaciones

• Visualización de múltiples variables
• Paneles de monitoreo
• Instrumentación electrónica
• Automatización
• Sistemas embebidos
• Interfaces de usuario
• Proyectos educativos

🔷 Ventajas

• Mayor capacidad de visualización que LCD 16x2
• Fácil programación
• Compatible con múltiples plataformas
• Bajo costo
• Buena visibilidad
• Ideal para mostrar múltiples datos simultáneamente

🔷 Consideraciones

• Requiere más espacio físico que pantallas pequeñas
• Limitado a texto y caracteres básicos
• Puede requerir varios pines si no utiliza adaptador I2C

Este módulo es ideal para proyectos que necesitan mostrar mayor cantidad de información de manera clara y económica.

Pantalla LCD 20x4

Pantalla alfanumérica diseñada para mostrar texto, números y múltiples variables en proyectos electrónicos. Compatible con Arduino, FPGA, STM32 y microcontroladores, ideal para interfaces de usuario y sistemas embebidos.

⚙️ Características:
– Pantalla de 20 columnas x 4 filas
– Compatible con controlador HD44780
– Interfaz paralela (4 u 8 bits)
– Compatible con adaptador I2C (según modelo)
– Retroiluminación integrada
– Fácil integración con sistemas embebidos

🚀 Aplicaciones:
– Visualización de datos
– Paneles de monitoreo
– Instrumentación electrónica
– Automatización
– Sistemas embebidos
– Proyectos educativos con FPGA
