Módulo Micro SD Card

Módulo lector de tarjeta SD

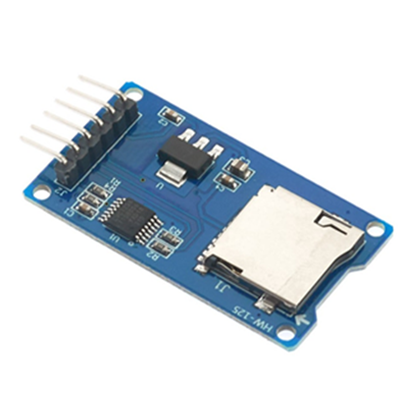

El dispositivo mostrado en la imagen corresponde a un módulo lector de tarjeta microSD, diseñado para facilitar la interfaz entre una tarjeta de memoria y sistemas electrónicos como microcontroladores (STM32, Arduino) o FPGAs (como en tu caso con Nios II).

Este módulo actúa como una etapa de adaptación eléctrica y de comunicación, permitiendo que la tarjeta microSD opere de manera segura y estable, especialmente cuando el sistema trabaja a diferentes niveles de voltaje.

Componentes principales del módulo

El módulo está compuesto por varios elementos clave:

• Slot para tarjeta microSD:
  Es el conector donde se inserta la tarjeta. Permite el acceso físico a las señales internas de la memoria.
• Regulador de voltaje (generalmente AMS1117 o similar):
  Reduce el voltaje de entrada (5V o 3.3V) a un nivel adecuado para la tarjeta microSD (3.3V), protegiéndola contra sobrevoltaje.
• Circuito adaptador de nivel lógico:
  Incluye resistencias y/o divisores de voltaje que permiten la comunicación segura entre dispositivos de 5V y la SD que trabaja a 3.3V.
• Controlador integrado (no visible directamente):
  La tarjeta SD contiene internamente su propio controlador, pero el módulo facilita su conexión sin requerir hardware adicional complejo.
• Pines de conexión (header):
  Permiten la interfaz con el sistema externo. Generalmente incluyen:

  • VCC: alimentación
  • GND: tierra
  • MOSI: datos del maestro a la SD
  • MISO: datos de la SD al maestro
  • SCK: reloj SPI
  • CS (Chip Select): selección del dispositivo

Funcionamiento del módulo

El módulo opera típicamente en modo SPI, que es el más utilizado en sistemas embebidos por su simplicidad. En este modo:

1. El dispositivo maestro (FPGA o microcontrolador) envía comandos a través de la línea MOSI.
2. La tarjeta responde mediante la línea MISO.
3. La señal de reloj (SCK) sincroniza la transferencia de datos.
4. La línea CS habilita o deshabilita la comunicación con la tarjeta.

El regulador y los adaptadores de nivel aseguran que todas estas señales se mantengan dentro de rangos seguros de operación.

Ventajas del módulo (respecto a conexión directa)

• Protección eléctrica integrada
• Compatibilidad con 5V y 3.3V
• Fácil conexión (plug & play)
• Ideal para prototipado rápido
