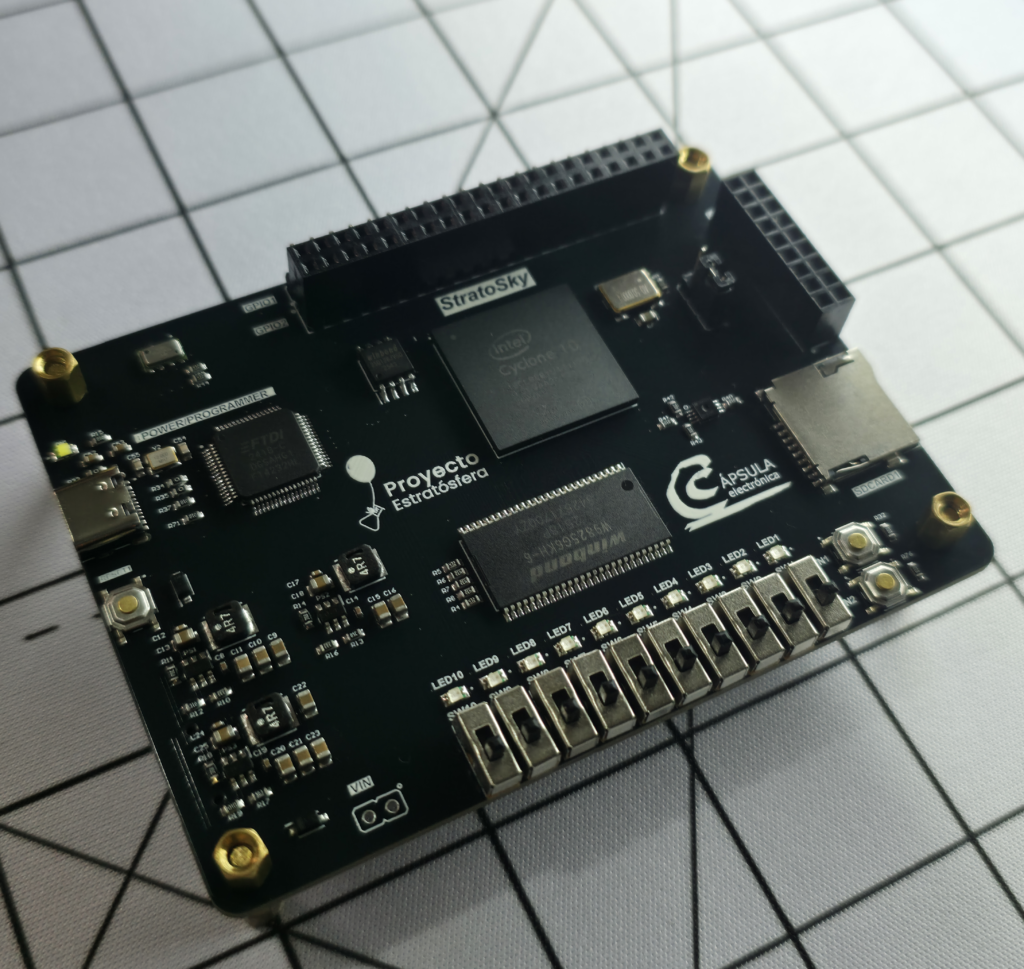

FPGA STRATOSKY
Diseñada para procesamiento de imágenes, adquisición masiva de datos, proyectos estratosféricos, visión artificial y sistemas embebidos avanzados.
Características principales
- FPGA Intel Cyclone 10 10CL080YU484I7G
- 81,264 elementos lógicos
- 2,810,880 bits de memoria embebida
- 244 bloques DSP integrados
- SDRAM externa de 32 MB (W9825G6KH-6)
- Doble ranura microSD para almacenamiento
- Sensor SHT31 de temperatura y humedad
- Sensor barométrico MS5611 (I2C/SPI)
- Acelerómetro ADXL345 (I2C/SPI)
- ADC ADS1115 de 16 bits
- Interfaz para cámara OV7670
- Programador Arrow USB Blaster integrado
- UART por USB Tipo-C
- 10 LEDs + 10 switches + botones de usuario
- GPIO de expansión para proyectos avanzados
Proyectos con Stratosky
Aplicación OLED 1.3” con Nios V
La FPGA StratoSky implementa una animación gráfica en una pantalla OLED de 1.3 pulgadas mediante comunicación I2C, utilizando el procesador embebido Nios V y periféricos configurados mediante IP Cores en Platform Designer.
En este proyecto se emplea el controlador I2C para enviar datos gráficos al display, permitiendo desarrollar interfaces visuales y animaciones en tiempo real dentro de sistemas embebidos avanzados.
✅ Comunicación I2C mediante IP Core
✅ Procesador embebido Nios V
✅ Animación gráfica en OLED 1.3”
✅ Aplicaciones en interfaces embebidas
Aplicación MS5611 + OLED con Nios V
La FPGA StratoSky realiza la lectura del sensor barométrico MS5611 integrado para obtener datos de presión, temperatura y altitud en tiempo real.
La información es procesada mediante el procesador embebido Nios V y visualizada en una pantalla OLED utilizando comunicación I2C.
Para el cálculo matemático de presión, temperatura y altura se utilizó MATLAB HDL Coder, permitiendo implementar operaciones complejas dentro de la FPGA de manera eficiente.
✅ Sensor barométrico MS5611 integrado
✅ Visualización en pantalla OLED
✅ Procesamiento con Nios V
✅ Cálculo matemático con HDL Coder
✅ Aplicaciones en sistemas estratosféricos y monitoreo ambiental
Aplicación SDRAM + Cámara OV7670 + VGA
La FPGA StratoSky captura imágenes en tiempo real mediante la cámara OV7670, almacenando temporalmente los datos en la memoria SDRAM integrada para su posterior visualización en un monitor mediante interfaz VGA.
Este proyecto demuestra el procesamiento paralelo de video dentro de la FPGA, integrando captura, almacenamiento y visualización de imágenes en tiempo real.
✅ Captura de video con cámara OV7670
✅ Almacenamiento en SDRAM
✅ Salida de video por VGA
✅ Procesamiento de imágenes en tiempo real
✅ Aplicaciones en visión artificial y sistemas embebidos avanzados
Más proyectos en TikTok
¿Por qué nació StratoSky FPGA?
La StratoSky FPGA fue desarrollada por el ingeniero David Alexis Castillo Vilcatoma e impulsada por el Dr. Octavio Chon, CEO de Proyecto Estratosfera, con el objetivo de crear una plataforma especializada para misiones estratosféricas y adquisición avanzada de datos.
Nació ante la necesidad de contar con una solución capaz de integrar múltiples sensores, almacenamiento masivo y procesamiento en tiempo real dentro de plataformas de investigación atmosférica y proyectos aeroespaciales.
¿Para qué fue creada?
- Recolección masiva de datos estratosféricos
- Integración simultánea de múltiples sensores
- Procesamiento paralelo usando FPGA
- Almacenamiento mediante doble microSD
- Captura de imágenes con cámara OV7670
- Sistemas embebidos avanzados con Nios II
- Aplicaciones aeroespaciales y científicas
Importancia de StratoSky FPGA
StratoSky permite desarrollar sistemas capaces de operar en entornos exigentes donde se requiere adquirir múltiples variables al mismo tiempo, como temperatura, presión, humedad, aceleración e imágenes.
Gracias a su arquitectura basada en Intel Cyclone 10, memoria SDRAM, doble almacenamiento microSD y múltiples sensores integrados, se convierte en una plataforma ideal para investigación científica, globos estratosféricos y proyectos de alta complejidad.
Además, representa una tecnología desarrollada en Latinoamérica para impulsar la innovación en hardware reconfigurable aplicado a proyectos aeroespaciales
